产品概述
磁翻板液位计（也称为磁性浮子液位计）可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
磁性翻柱液位计适用于工艺操作压力≤900LB，工艺温度≤520℃的液体介质的液位测量，全过程测量无盲区，显示醒目，指示直观，且测量范围大，可选配三磁液位开关，实现液位或界位上下限报警和控制，也可配液位变送器，可将液位、界位信号转换成4～20mADC标准信号。
液位计采用精密的红白磁性翻柱，常温型采用塑料树脂；高温型采用精密氧化铝陶瓷烧结工艺，铠入高温永久磁钢耐温可达520℃。

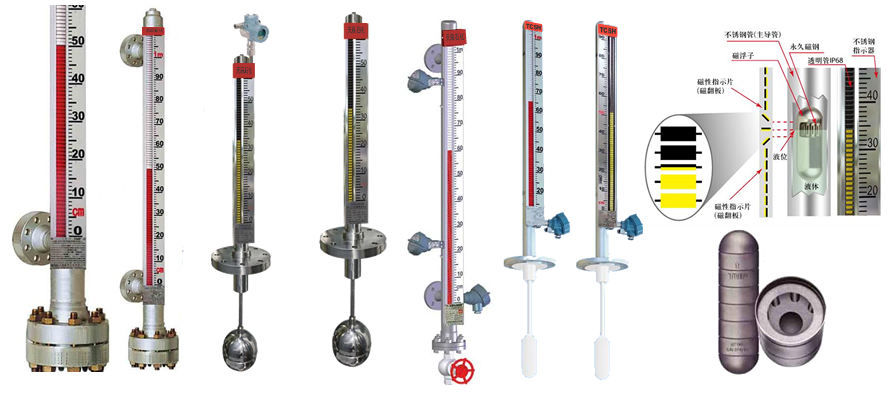

产品结构
工作原理
1、现场显示
液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降。浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°;当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现现场液位的指示。
2、上下限报警和控制
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、信号输出
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。
液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降。浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°;当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现现场液位的指示。
2、上下限报警和控制
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、信号输出
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

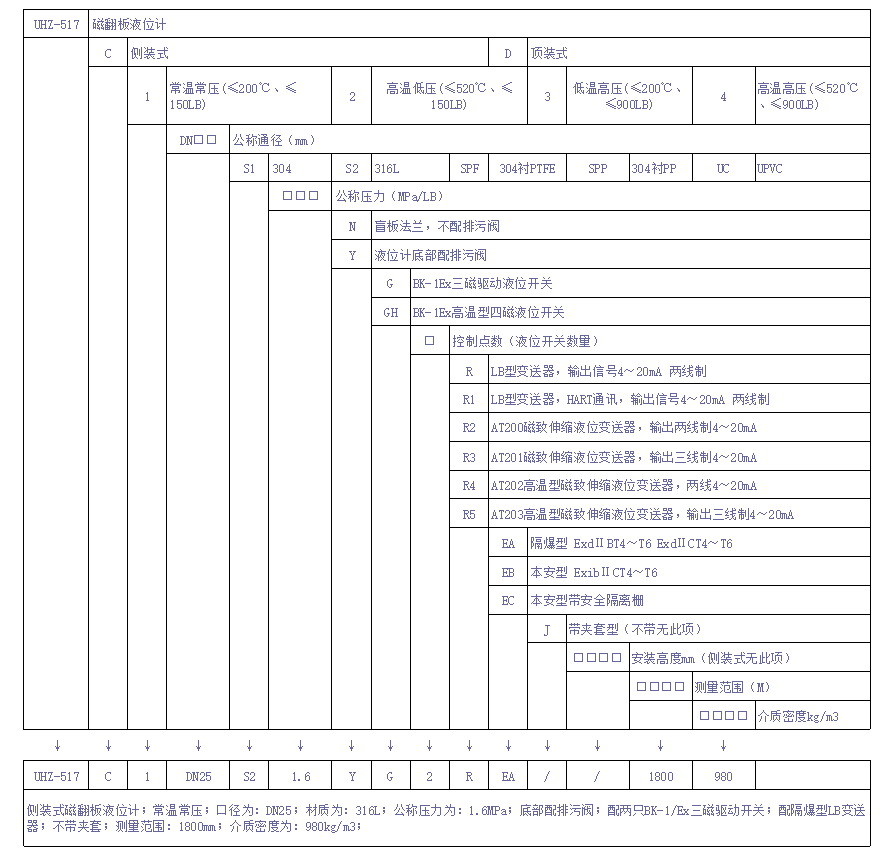

选型及参数
安装示意图
安装与维护
1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻，若发生此现象待液面平稳后可用磁钢重新校正。
5、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻，若发生此现象待液面平稳后可用磁钢重新校正。
5、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。
订货须知
订货时请标注如下参数：产品名称、型号、口径、材质、压力、介质、温度、测量范围、法兰标准、数量等，如客户对产品有特殊要求，请在询价时一并提出。
