供氮装置

产品概述
      供氮装置是本公司自主开发、研制的一套自力式微压力控制系统,主要用于保持容器顶部保护气(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维护方便等特点。

      供氮装置由控制阀、执行器和指挥器组成,当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内压力降低,供氮装置开启,向储罐注入氮气,使罐内压力上升,当罐内压力上升至供氮装置压力设定值时自动关闭,停止工作。

同类产品

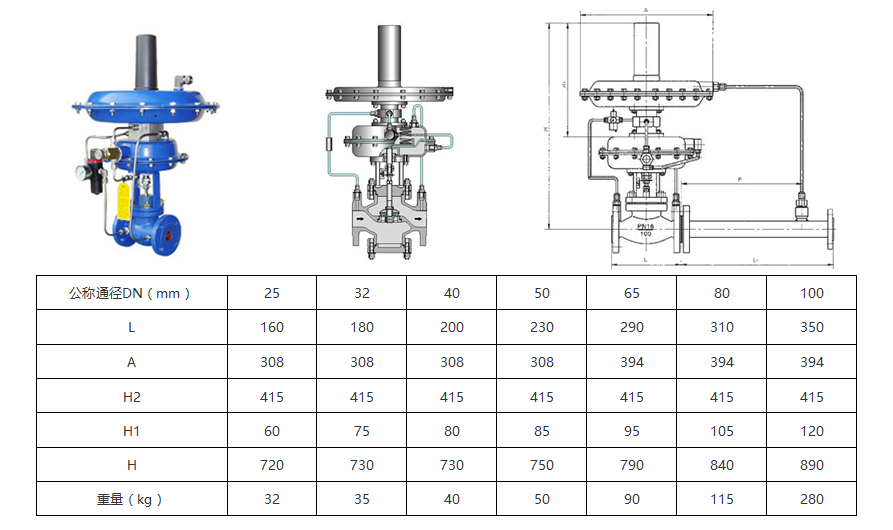

结构及尺寸

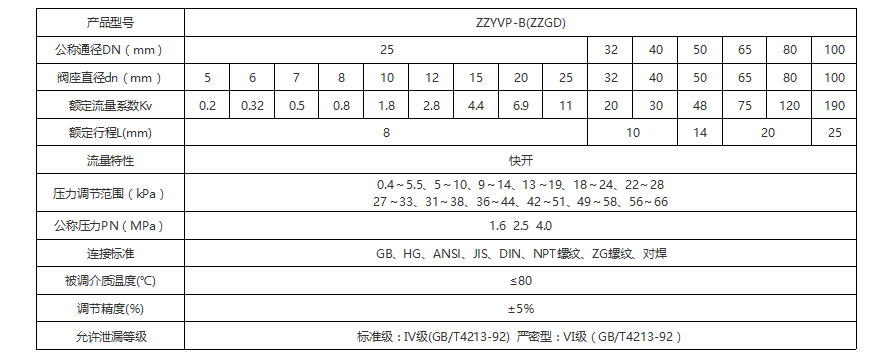

技术参数及性能指标

产品特点
      1、无需外加能源,能在无电、无气的场合工作,既方便,又节约能源,降低成本;
      2、 氮封装置供氮、泄氮压力设定方便,可在连续生产的条件下进行;
      3、压力检测膜片有效面积大,设定弹簧刚度小,动作灵敏,装置工作平稳;
      4、采用无填料设计,阀杆所受摩擦力小,反应迅速,控制精度高;
      5、供氮装置采用指挥器操作,减压比可达100:1,减压效果好,控制精度高;
      6、为确保储罐的安全,需在罐顶设置呼吸阀;
      7、呼吸阀仅起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷。
工作原理
      供氮装置将设在罐顶取压点的介质经导压管引入检测机构,介质在检测元件上产生一个作用力与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时,平衡破坏,使指挥器阀芯打开,使阀前气体经减压阀、节流阀、进入主阀执行机构上、下膜室,打开主阀阀芯、向罐内充注氮气;当罐内压力升至供氮装置压力设定点,由于预设弹簧力,关闭指挥器阀芯、由于主阀执行机构中弹簧作用,关闭主阀,停止供氮。

零件材质
      1、阀体材质:ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
      2、内件材质:1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti
      3、膜盖材质:A3、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
      4、膜片材质:夹增强涤纶织物丁腈橡胶、氟橡胶、PTFE
      5、弹簧材质:60Si2Mn、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
      ※根据用户要求,阀体、内件、膜盖可采用其它牌号材质。
安装方式
订货须知
  订货时请标注如下参数:产品名称、型号、口径、材质、压力(阀门、阀后或法兰)、介质、温度、流量、法兰标准、数量,如客户对产品有特殊要求,请在询价时一并提出。
