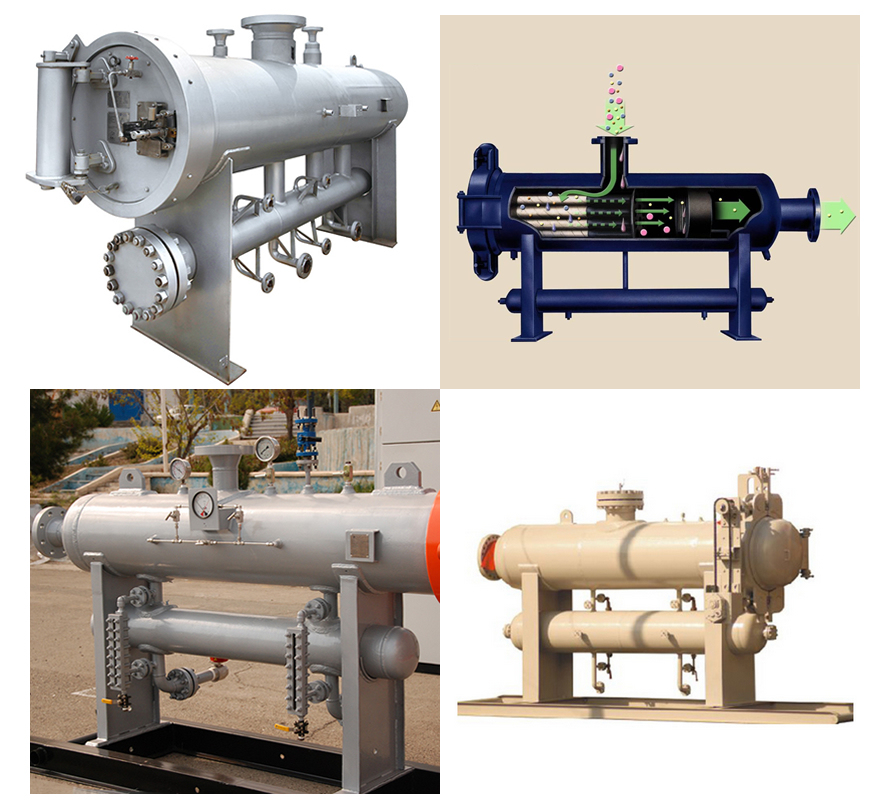

产品概述
过滤分离器应用于从气体中除去固体和液体。过滤分离器为两段式结构："过滤－聚结"功能的滤芯过滤或捕雾器分离，分离的液体储存在集液包或容器内。
产品分三种形式：丝网过滤分离器(JMNG-W型)、叶片过滤分离器(JMNG-Y型)、旋风过滤分离器(JMNG-X型)。
根据不同的介质特性或工况条件，选择适用的过滤分离器。
产品分三种形式：丝网过滤分离器(JMNG-W型)、叶片过滤分离器(JMNG-Y型)、旋风过滤分离器(JMNG-X型)。
根据不同的介质特性或工况条件，选择适用的过滤分离器。
产品结构
工作原理
一、丝网过滤分离器：
一级过滤：滤芯过滤与分离：当含固及有雾沫的气体经过具有"过滤－聚结"功能的滤芯，滤芯将气体中夹带的固体颗粒及雾沫进行拦截，达到除固效果，但未除净雾沫的气体进行下一级过滤。
二级过滤：丝网式除雾器：当带有雾沫的气体以一定速度上升通过丝网时，由于雾沫上升的惯性作用，雾沫与丝网细丝相碰撞而被附着在细丝表面上。随着细丝表面上雾沫的扩散、雾沫凝聚、 重力沉降，使雾沫形成较大的液滴沿着细丝流至两根丝的交接点。细丝的可润湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直到聚集的液滴大到 其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从细丝上分离下落。被分离的气体基本上不含雾沫。
二、叶片过滤分离器：
一级过滤：滤芯过滤与分离：当含固及有雾沫的气体经过具有"过滤－聚结"功能的滤芯，滤芯将气体中夹带的固体颗粒及雾沫进行拦截，达到除固效果，但未除净雾沫的气体进行下一级过滤。
二级过滤：叶片式除雾器：当含有雾沫的气体以一定速度流经叶片除雾器时，由于气体的惯性撞击作用，雾沫与波形板相碰撞而被附着在波形板表面上。波形板表面上雾沫的扩散、雾沫的重力沉降使雾沫形成较大的液滴并随气流向前运动至波形板转弯处，由于转向离心力及其与波形板的摩擦作用、吸附作用和液体的表面张力使得液滴越来越大，直到集聚的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从波形板表面上被分离下来。除雾器波形板的多折向结构增加了雾沫被捕集的机会，未被除去的雾沫在下一个转弯处经过相同的作用而被捕集，这样反复作用，从而大大提高了除雾效率。气体通过波形板除雾器后，基本上不含雾沫。
三、旋风过滤分离器：
一级过滤：旋风管式气液分离器：当含液气体进入气液分离器时，由于旋风管内的旋转漩涡设计，气流会产生强烈的漩涡运动，从而形成很强的离心力，使得固体颗粒和液体杂质贴在旋风管壁上。杂质从气流中分离出来后，聚集在容器的积液区内。净化后的气体则以极小的压损离开旋风管式分离器进入下一级过滤。
二级过滤：滤芯过滤与分离：气体经过具有"过滤－聚结"功能的滤芯，将气体中夹带的较小的固体颗粒及未除净的液体或水雾拦截，净化后的气流从出口流出过滤器。
一级过滤：滤芯过滤与分离：当含固及有雾沫的气体经过具有"过滤－聚结"功能的滤芯，滤芯将气体中夹带的固体颗粒及雾沫进行拦截，达到除固效果，但未除净雾沫的气体进行下一级过滤。
二级过滤：丝网式除雾器：当带有雾沫的气体以一定速度上升通过丝网时，由于雾沫上升的惯性作用，雾沫与丝网细丝相碰撞而被附着在细丝表面上。随着细丝表面上雾沫的扩散、雾沫凝聚、 重力沉降，使雾沫形成较大的液滴沿着细丝流至两根丝的交接点。细丝的可润湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直到聚集的液滴大到 其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从细丝上分离下落。被分离的气体基本上不含雾沫。
二、叶片过滤分离器：
一级过滤：滤芯过滤与分离：当含固及有雾沫的气体经过具有"过滤－聚结"功能的滤芯，滤芯将气体中夹带的固体颗粒及雾沫进行拦截，达到除固效果，但未除净雾沫的气体进行下一级过滤。
二级过滤：叶片式除雾器：当含有雾沫的气体以一定速度流经叶片除雾器时，由于气体的惯性撞击作用，雾沫与波形板相碰撞而被附着在波形板表面上。波形板表面上雾沫的扩散、雾沫的重力沉降使雾沫形成较大的液滴并随气流向前运动至波形板转弯处，由于转向离心力及其与波形板的摩擦作用、吸附作用和液体的表面张力使得液滴越来越大，直到集聚的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从波形板表面上被分离下来。除雾器波形板的多折向结构增加了雾沫被捕集的机会，未被除去的雾沫在下一个转弯处经过相同的作用而被捕集，这样反复作用，从而大大提高了除雾效率。气体通过波形板除雾器后，基本上不含雾沫。
三、旋风过滤分离器：
一级过滤：旋风管式气液分离器：当含液气体进入气液分离器时，由于旋风管内的旋转漩涡设计，气流会产生强烈的漩涡运动，从而形成很强的离心力，使得固体颗粒和液体杂质贴在旋风管壁上。杂质从气流中分离出来后，聚集在容器的积液区内。净化后的气体则以极小的压损离开旋风管式分离器进入下一级过滤。
二级过滤：滤芯过滤与分离：气体经过具有"过滤－聚结"功能的滤芯，将气体中夹带的较小的固体颗粒及未除净的液体或水雾拦截，净化后的气流从出口流出过滤器。
技术参数
制造标准：GB150 或 ASME；
容器材料：碳钢、不锈钢；
滤芯材料：超微玻璃纤维、聚酯、多层玻纤、聚丙烯、尼龙等；
捕 捉 器：钢丝网、波形板(填料)、旋风管；
过滤精度：0.3μm、0.5μm、1μm、5μm、10μm；
过滤效率：固体98~99％；
安装形式：立式或卧式。
容器材料：碳钢、不锈钢；
滤芯材料：超微玻璃纤维、聚酯、多层玻纤、聚丙烯、尼龙等；
捕 捉 器：钢丝网、波形板(填料)、旋风管；
过滤精度：0.3μm、0.5μm、1μm、5μm、10μm；
过滤效率：固体98~99％；
安装形式：立式或卧式。
典型应用
丝网过滤分离器：
（1）冷凝液；（2）润滑油；（3）天然气管线；（4）脱水气体。
叶片过滤分离器：
（1）产品回收（甲醇、氨）；（2）传输管线、输送站、气体收集系统；（3）压缩机入口分液器；（4）燃料气洗尘器、燃烧废气洗尘器；（5）纸浆厂蒸发器。
旋风过滤分离器：
（1）炼油催化剂回收；（2）天然气固液分离；（3）电力系统的除尘；（4）食品行业的淀粉回收；（5）油气田的轻烃回收装置。
（1）冷凝液；（2）润滑油；（3）天然气管线；（4）脱水气体。
叶片过滤分离器：
（1）产品回收（甲醇、氨）；（2）传输管线、输送站、气体收集系统；（3）压缩机入口分液器；（4）燃料气洗尘器、燃烧废气洗尘器；（5）纸浆厂蒸发器。
旋风过滤分离器：
（1）炼油催化剂回收；（2）天然气固液分离；（3）电力系统的除尘；（4）食品行业的淀粉回收；（5）油气田的轻烃回收装置。
订货须知
订货时请标注如下参数：产品名称、型号、口径、材质、介质、流量、工作压力、温度、过滤精度、连接标准、数量等，如客户对产品有特殊要求，请在询价时一并提出。
