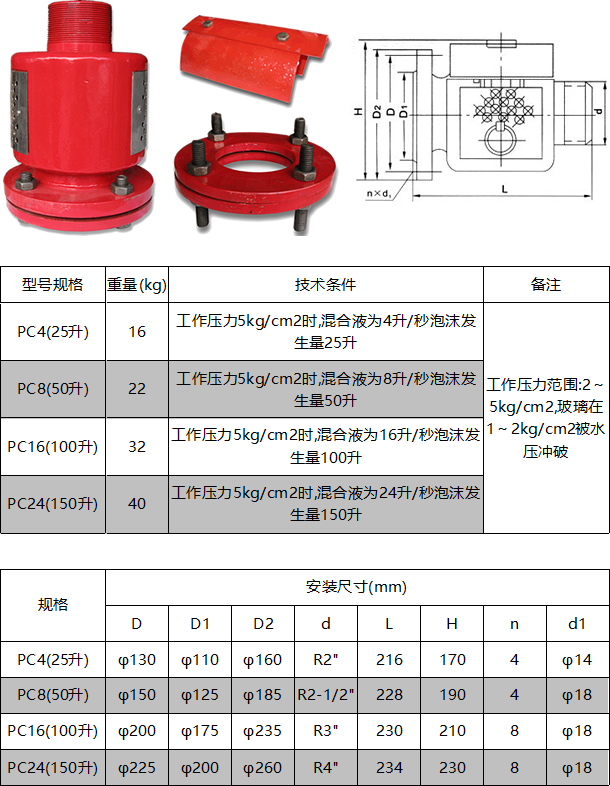

        空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
        当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。

        1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
        2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
        3、本产生器配有3%型和6%型普通空气泡沫液。
        4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
        5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果。
        6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。

        1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照所列尺寸由用户自行配制泡沫喷管组。
        2、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。
        3、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，然后安装好密封玻璃。
        4、空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。
        5、为了避免和减轻贮罐壁变形时对管道的破坏，可以在生产器进口管道中安装一段相同口径的金属软管。

        订货时请标注如下参数：产品名称、型号、口径、材质、连接方式及标准、数量，如客户对产品有特殊要求，请在询价时一并提出。
